מחולל var סטטי מתקדם קיר

Geya הוא יצרן גנרטורים סטטי מתקדם ומרכוב על קיר סין. הוא משתמש בבקרה דיגיטלית, מציע תגובה מהירה (<10ms), מתקן חוסר איזון ומשפר את גורם הכוח. אידיאלי ליישומי מגורים, תעשייה ואנרגיה מתחדשת.

שלח שאילתה

תיאור מוצר

מחולל var סטטי מקדמה: סדרת GY ASVG היא פיתרון מתקדם לפיצוי כוח תגובתי דינמי. ASVG רכוב על קיר זה משתמש במהפך מסוג מתח המחובר במקביל לרשת, ומאפשר בקרת כוח תגובית מדויקת ומהירה. הליבה הדיגיטלית DSP+CPLD שלה, טופולוגיה תלת-מפלסית ואלגוריתמים מתקדמים מבטיחים פיצוי מדויק, פותר חוסר איזון תלת פאזי ושיפור גורם הכוח. עם זמן תגובה של פחות מ- 10MS, זה אידיאלי ליישומים עם עומסים משתנים. מתאים ליישומי אנרגיה למגורים, תעשייתיים ומתחדשים.

תיאור המודל:

ג'י	ASVG	0.4	50K	/	4L	W
קוד ארגוני	גנרטור var סטטי מראש	רמת מתח 0.22: 220 וולט 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20%	קיבולת מדורגת (KVAR) 5/15/35/50/75/100kvar		2L: שלב חד פאזי 3L: תלת-פאזי שלוש חוטים 4L: תלת פאזי ארבע חוטים	W: רכוב על קיר

תכונות:

● השתמש ב- DSP+CPLD כל ליבת הבקרה הדיגיטלית, טכנולוגיית טופולוגיה בתלת רמה, אלגוריתם זיהוי כוח תגובתי מתקדם ואסטרטגיית בקרת PWM כדי להשיג פיצוי דינאמי ומדויק של כוח תגובתי.
● אימץ עיצוב מודולרי, המאפשר חיבור מקביל של מספר מודולים, לוקח מקום קטן וקל לתחזוקה.
● התכנון המבני של תעלות אוויר עצמאיות ומחסנים עצמאיים מבטיח את הפעולה היציבה של הציוד.
● בצע פיצוי דינאמי לטווח מלא עבור כוח תגובתי אינדוקטיבי וכוח תגובתי קיבולי, ופתר את בעיית חוסר האיזון התלת פאזי בו זמנית.
● מהירות התגובה הדינמית לעומס היא ברמת אלפיות השנייה, שיכולה להשיג פיצוי דינאמי ומדויק עבור הכוח המגיב של עומסי ההשפעה.

יישומים:

גנרטור ה- VAR הסטטי המתקדם מתאים למערכת חלוקת כוח למגורים, תעשיית טיפול ניקוז וביוב, תעשייה פוטו -וולטאית מבוזרת, תעשייה כימית, ענף סיבים כימיים ותעשיית נפט, מטלורגיה, תעשיית יציקה ומלט, תעשיית פחם וכרייה, תעשיית ייצור רכב וכו '.

Wall-mounted Advanced Static Var Generator

פרמטרים טכניים:

	סדרת 220 וולט	סדרת 380V		סדרת 500 וולט		סדרת 690V
גוֹבַה	<2000 מ ', מעל 2000 מ', נטול לפי GB/T3859.2
טמפרטורת הסביבה	-20 ～+50 ℃
לחות יחסית	≤90%, אין עיבוי על פני השטח כאשר הטמפרטורה המינימלית החודשית היא 25 ℃
רמת זיהום	רמה III להלן
מתח הפעלה	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
תדירות עבודה	50 הרץ ± 5%
יכולת פיצוי מדורגת	5kvar	15/35/50/75/100kvar		90kvar		120kvar
מבנה רשת	L/n	3P3W/3P4W
מספר היחידות המחוברות במקביל	מוחלט
יעילות מכונה כוללת	≥97%
תדר מקביל	32kHz	16kHz		12.8kHz		12.8kHz
בחירת פונקציה	כוח תגובתי	תגובתי PO Wer 、 תגובתי פו+חוסר איזון
שיעור פיצוי כוח תגובתי	≥99%	> 95%
זמן תגובה מלא	<10ms
רַעַשׁ	≤60dB	≤60dB		≤65dB		≤65dB
שיטת בקרה	ממשק RS485 דו כיווני (תומך ב- GPRS/WIFI)
הֲגָנָה	עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתח, הפסקת חשמל, טמפרטורה יתר, הגנה על חריגות בתדר וכו '.		עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתנחף, חוסר איזון מתח רשת, כשל חשמל, טמפרטורה יתר, חריגות בתדר, הגנה על מעגלי הצילום וכו '.
שיטת התקנה	מתלה/רכוב על קיר				דְפוּפָה
קו נכנס	גיבוי אחורי 8 סוג מתלה Å				קו נכנס אחורי
רמת הגנה	IP20

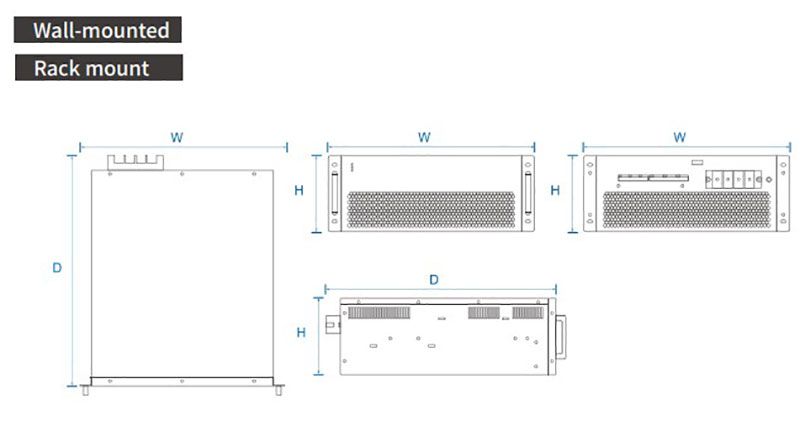

מודל ומפרט:

Wall-mounted Advanced Static Var Generator

דגמים
מספר הדגם	יכולת פיצוי (KVAR)	מתח מערכת (v)	מידות (dwh)	שיטת קירור
Gy ASVG-0.22-5K/2L-R/W.	5	220	220330160 מ"מ	קירור אוויר מאולץ
Gy ASVG-0.4-15K/4L-R/W.	15	380 ± 20%	46052089 מ"מ
Gy ASVG-0.4-35K/4L-R/W.	35	380 ± 20%	46052089 מ"מ
Gy ASVG-0.4-50K/4L-R/W.	50	380 ± 20%	500540190 מ"מ
Gy ASVG-0.4-75K/4L-R/W.	75	380 ± 20%	500580240 מ"מ
Gy ASVG-0.4-100K/4L-R/W.	100	380 ± 20%	500580240 מ"מ
Gy asvg-0.5-90k/4l-r/w	90	500 ± 20%	495675275 מ"מ
Gy ASVG-0.69-120K/4L-R/W.	120	690 ± 20%	495675275 מ"מ
