מסנן הרמוני פעיל 220 וולט קיר

220 וולט פילטר הרמוני פעיל קיר, מחיר מפעל תחרותי וביצועים באיכות העליונה. שפר את המערכת שלך עם פיתרון אינטליגנטי ויעילות גבוהה זה. צרו קשר עוד היום לקבלת מחיר המפעל הטוב ביותר והתוצאות המותאמות!

שלח שאילתה

תיאור מוצר

המסנן ההרמוני הפעיל של 220 וולט קיר (AHF) מספק הפחתה הרמונית יעילה למערכות חשמל חד-פאזיות 220 וולט. באמצעות בקרה דיגיטלית DSP+CPLD מתקדמת וטופולוגיה עם תלת-דרגות, יחידה קומפקטית זו מספקת פיצוי זרם הרמוני מדויק. תכונות המפתח כוללות טווח סינון הרמוני רחב (הרמוני 2 עד 50), קצב סינון גבוה (עד 95%) ועיצוב מודולרי להתקנה ותחזוקה קלה. העיצוב המותקן על הקיר חוסך שטח רצפה יקר. זמין בדירוג שוטף שונה (25A עד 150A), ה- AHF המותקן על קיר 220 וולט מבטיח פעולה יציבה ויעילה בסביבות רגישות

תיאור המודל:

ג'י	אהף	0.4	50a	/	4L	W
קוד ארגוני	פילטר הרמוני פעיל	רמת מתח 0.22: 220 וולט	קיבולת מדורגת קטנה mt		2L: חד-פאזי 3L: תלת-פאזי תלת פאזי חוט 4L: תלת פאזי ארבע חוטים	W: רכוב על קיר

תכונות:

● השתמש ב- DSP+CPLD כל ליבת הבקרה הדיגיטלית, טכנולוגיית טופולוגיה בתלת רמה, אלגוריתם גילוי הרמוני מתקדם ואסטרטגיית בקרת PWM כדי להשיג פיצוי מדויק של זרם הרמוני.
● אימץ עיצוב מודולרי, המאפשר חיבור מקביל של מספר מודולים, תופס מעט מקום וקל לתחזוקה.
● התכנון המבני של תעלות אוויר עצמאיות ומחסנים עצמאיים מבטיח את הפעולה היציבה של הציוד.
● זה יכול לסנן הרמוניות במגוון רחב של הרמוניות, בין 2 ל 50 הרמוניות, ולפתור את הבעיה של חוסר איזון תלת פאזי בו זמנית.
● קצב הסינון ההרמוני גבוה. אם הקיבולת מאפשרת, קצב הסינון הנוכחי ההרמוני יכול להיות גבוה ככל 95%. הגדר 100% תפוקה מגבילה נוכחית כדי להבטיח פעולה יציבה לטווח הארוך של הציוד.

יישומים:

מסננים הרמוניים פעילים 220 וולט קיר הם מכריעים לשמירה על איכות החשמל בהגדרות שונות:

● עסקים קטנים עד בינוניים:הגנה על ציוד רגיש והבטחת הפעלה אמינה של מחשבים, אלקטרוניקה ועומסים קריטיים אחרים.
● יישומי מגורים:שיפור איכות הכוח בבתים עם מכשירים בעלי ייצור הרמוני גבוה.
● מתקנים רפואיים:מתן כוח נקי לציוד רפואי רגיש במרפאות ומתקני בריאות קטנים יותר.
● סביבות קמעונאיות:הבטחת הפעלה חלקה של מערכות נקודת מכירה ומכשירים אלקטרוניים אחרים.
● מעבדות:הגנה על ציוד מעבדה רגיש מפני עיוות הרמוני.

מסננים הרמוניים פעילים 220 וולט קיר מציעים פיתרון מעשי ויעיל למיטוב איכות החשמל ביישומי 220 וולט חד פאזיים.

220V Wall-mounted Active Harmonic Filter

פרמטרים טכניים:

	סדרת 220 וולט	סדרת 380V	סדרת 500 וולט		סדרת 690V
גוֹבַה	<2000 מ ', מעל 2000 מ', נטול לפי GB/T3859.2
טמפרטורת הסביבה	-20 ～+50 ℃
לחות יחסית	≤90%, אין עיבוי על פני השטח כאשר הטמפרטורה המינימלית החודשית היא 25 ℃
רמת זיהום	רמה III להלן
Operating Voltage	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
תדירות עבודה	50 הרץ ± 5%
פיצויים זרם	25 א	25/50/75/100/150A	100 א		100 א
מבנה רשת	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
מספר היחידות המחוברות במקביל	מוחלט
יעילות מכונה כוללת	≥97%
מבנה רשת	32kHz	16kHz	12.8kHz		12.8kHz
טווח פיצויים	2 ～ 50 פעמים, שיעור הפיצויים היחיד מתכוונן
בחירת פונקציה	כוח תגובתי	כוח תגובתי, כוח תגובתי + אסימטריה
שיעור פיצוי כוח תגובתי	≥95%	> 92%
יכולת סינון ניטרלית		יכולת סינון קו ניטרלי היא פי 3 מזו של יכולת סינון פאזה
זמן תגובה מלא	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
רַעַשׁ	≤60dB	≤60dB		≤65dB	≤65dB
שיטת בקרה	ממשק RS485 דו כיווני (תומך ב- GPRS/WIFI)
הֲגָנָה	עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתח, הפסקת חשמל, טמפרטורה יתר, הגנה על חריגות בתדר וכו '.	עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתח, חוסר איזון מתח רשת, כשל חשמל, טמפרטורה יתר, חריגות בתדר, הגנה על קצרים וכו '.
שיטת התקנה	מתלה/רכוב על קיר		דְפוּפָה
קו נכנס	גיבוי אחורי 8 סוג מתלה Å		קו נכנס אחורי
רמת הגנה	IP20

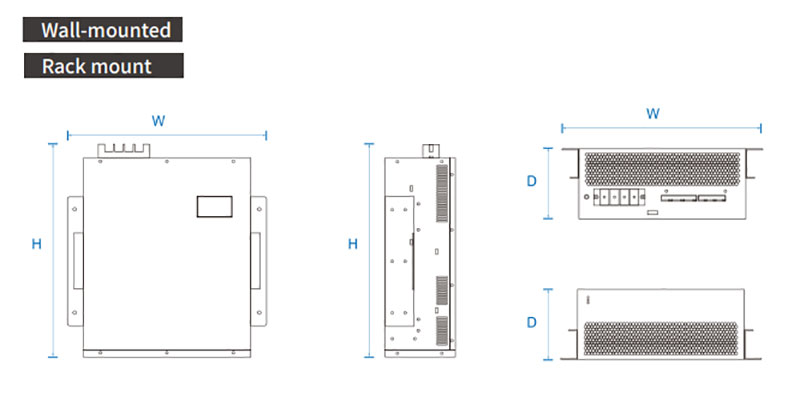

מודל ומפרט:

220V Wall-mounted Active Harmonic Filter

דגמים
מספר הדגם	זרם מדורג (א)	מתח מערכת (v)	מידות (dwh)	שיטת קירור
GY APF-0.22-25A/2L-R/W.	25	220	220330160 מ"מ	קירור אוויר מאולץ
GY APF-0.4-25A/4L-R/W.	25	380 ± 20%	46049089 מ"מ
GY APF-0.4-50A/4L-R/W.	50	380 ± 20%	46049089 מ"מ
GY APF-0.4-75A/4L-R/W.	75	380 ± 20%	500510190 מ"מ
GY APF-0.4-100A/4L-R/W.	100	380 ± 20%	500550240 מ"מ
GY APF-0.4-150A/4L-R/W.	150	380 ± 20%	500550240 מ"מ
GY APF-0.5-100A/4L-R/W.	100	500 ± 20%	495675275 מ"מ
GY APF-0.69-100A/4L-R/W.	100	690 ± 20%	495675275 מ"מ
