מחולל var סטטי מסוג ארון מתקדם

הצגת גנרטור VAR סטטי מתקדם מסוג הארון הפיתרון המושלם לצרכי האוטומיות שלך!. תיקון דינמי, <10MS תגובה, עיצוב מודולרי. אידיאלי לתעשייה כבדה, נפט וגז, כרייה ואנרגיה מתחדשת.

שלח שאילתה

תיאור מוצר

מחוללי VAR סטטיים מתקדמים מסוג ארון מציעים פיצוי כוח תגובתי בעל קיבולת גבוהה ליישומים תעשייתיים. מערכות אלה, ששוכנו בארונות חזקים, מספקות תיקון דינאמי ומדויק של תנודות גורם כוח, ומשפרות את יציבות המערכת ויעילותו. תוך שימוש בשימוש ב- DSP+CPLD דיגיטלי מתקדם וטכנולוגיית טופולוגיה בתלת רמה, הם מספקים זמני תגובה מהירים (<10ms) לדרישות עומס שונות. תכנון מודולרי מאפשר הרחבת קיבולת גמישה באמצעות חיבור מקביל של יחידות מרובות. מאפייני המפתח כוללים קירור באוויר כפייה, תכונות הגנה מקיפות (מתח יתר, תת-מתח, זרם יתר וכו ') ויכולות ניטור מרחוק. ניתן להשיג בדירוג KVAR ורמות מתח שונות המתאימות למערכות כוח תעשייתיות מגוונות.

תיאור המודל:

ג'י	ASVG	0.4	50K	/	4L	C
קוד ארגוני	גנרטור VAR סטטי	רמת מתח 0.22: 220 וולט 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20%	קיבולת מדורגת (KVAR) 5/15/35/50/75/100kvar		2L: שלב חד פאזי 3L: תלת-פאזי שלוש חוטים 4L: תלת פאזי ארבע חוטים	ג: קאבינט

תכונות:

● השתמש ב- DSP+CPLD כל ליבת הבקרה הדיגיטלית, טכנולוגיית טופולוגיה בתלת רמה, אלגוריתם זיהוי כוח תגובתי מתקדם ואסטרטגיית בקרת PWM כדי להשיג פיצוי דינאמי ומדויק של כוח תגובתי.
● אימץ עיצוב מודולרי, המאפשר חיבור מקביל של מספר מודולים, לוקח מקום קטן וקל לתחזוקה.
● התכנון המבני של תעלות אוויר עצמאיות ומחסנים עצמאיים מבטיח את הפעולה היציבה של הציוד.
● בצע פיצוי דינאמי לטווח מלא עבור כוח תגובתי אינדוקטיבי וכוח תגובתי קיבולי, ופתר את בעיית חוסר האיזון התלת פאזי בו זמנית.
● מהירות התגובה הדינמית לעומס היא ברמת אלפיות השנייה, שיכולה להשיג פיצוי דינאמי ומדויק עבור הכוח המגיב של עומסי ההשפעה.

יישומים:

מחוללי VAR סטטיים מתקדמים מסוג קבינט מוצאים יישום בתעשיות הדורשות פיצוי כוח תגובתי בעל עוצמה גבוהה ויציבה. שימושים נפוצים כוללים:

● תעשייה כבדה:טחנות פלדה, מפעלי מלט ותהליכים תעשייתיים כבדים אחרים נהנים משיפור איכות הכוח ומצריכת אנרגיה מופחתת.
● נפט וגז:שמירה על כוח יציב בדרישת סביבות מיצוי ועיבוד נפט וגז.
● פעולות כרייה:הבטחת אספקת חשמל אמינה לפעולות כרייה, אפילו עם עומסים משתנים.
● שילוב אנרגיה מתחדשת:החלקה של תנודות כוח ממקורות אנרגיה מתחדשים כמו כוח סולארי ורוח.
● מערכות כוח שירות:שיפור יציבות הרשת ואיכות הכוח ברשתות חלוקת חשמל רחבות היקף.

מחוללי VAR מתקדמים מסוג ארון מספקים פיתרון חזק ויעיל למיטוב מערכות חשמל בסביבות תעשייתיות תובעניות.

Cabinet-type Advanced Static Var Generator

פרמטרים טכניים:

	סדרת 220 וולט	סדרת 380V		סדרת 500 וולט		סדרת 690V
גוֹבַה	<2000 מ ', מעל 2000 מ', נטול לפי GB/T3859.2
טמפרטורת הסביבה	-20 ～+50 ℃
לחות יחסית	≤90%, אין עיבוי על פני השטח כאשר הטמפרטורה המינימלית החודשית היא 25 ℃
רמת זיהום	רמה III להלן
מתח הפעלה	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
תדירות עבודה	50 הרץ ± 5%
יכולת פיצוי מדורגת	5kvar	15/35/50/75/100kvar		90kvar		120kvar
מבנה רשת	L/n	3P3W/3P4W
מספר היחידות המחוברות במקביל	מוחלט
יעילות מכונה כוללת	≥97%
תדר מקביל	32kHz	16kHz		12.8kHz		12.8kHz
בחירת פונקציה	כוח תגובתי	תגובתי PO Wer 、 תגובתי פו+חוסר איזון
שיעור פיצוי כוח תגובתי	≥99%	> 95%
זמן תגובה מלא	<10ms
רַעַשׁ	≤60dB	≤60dB		≤65dB		≤65dB
שיטת בקרה	ממשק RS485 דו כיווני (תומך ב- GPRS/WIFI)
הֲגָנָה	עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתח, הפסקת חשמל, טמפרטורה יתר, הגנה על חריגות בתדר וכו '.		עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתנחף, חוסר איזון מתח רשת, כשל חשמל, טמפרטורה יתר, חריגות בתדר, הגנה על מעגלי הצילום וכו '.
שיטת התקנה	מתלה/רכוב על קיר				דְפוּפָה
קו נכנס	גיבוי אחורי 8 סוג מתלה Å				קו נכנס אחורי
רמת הגנה	IP20

מודל ומפרט:

Cabinet-type Advanced Static Var Generator

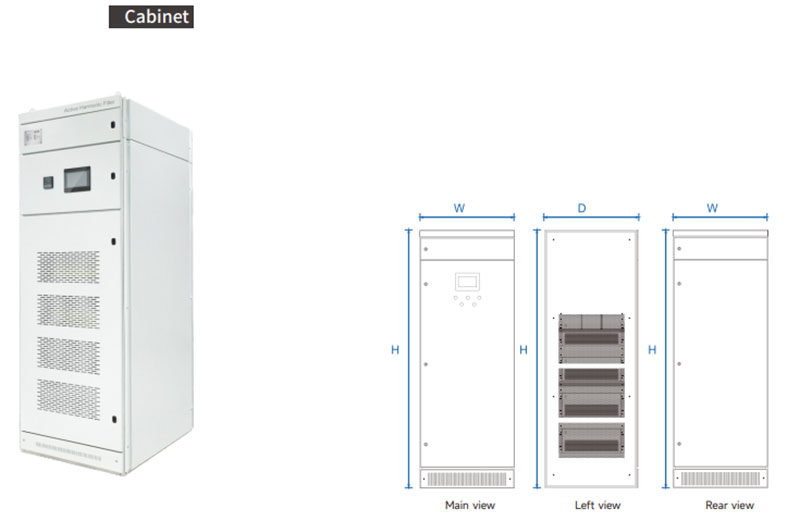

דגם מכשיר ארון
מספר הדגם	יכולת פיצוי (KVAR)	מתח מערכת (v)	מידות (dwh)	שיטת קירור
Gy ASVG-0.4-200K/4L-C	200	380 ± 20%	80010002200 מ"מ	קירור אוויר מאולץ
Gy ASVG-0.4-250K/4L-C	250	380 ± 20%	80010002200 מ"מ
Gy ASVG-0.4-300K/4L-C	300	380 ± 20%	80010002200 מ"מ
GY ASVG-0.4-400K/4L-C	400	380 ± 20%	80010002200 מ"מ
Gy ASVG-0.5-270K/4L-C	270	500 ± 20%	80010002200 מ"מ
Gy ASVG-0.69-360K/4L-C	360	690 ± 20%	80010002200 מ"מ
