מחולל VAR סטטי של 500 וולט ארון

מחולל ה- VAR הסטטי מסוג 500 וולט ארון, המיוצר בסין, הוא הפיתרון המושלם לשיפור גורם הכוח ולייצוב המתח בפעילות שלך. גנרטור VAR סטטי זה, המיועד לסביבות בעלות ביצועים גבוהים, מבטיח חלוקת כוח אמינה ומייעל את יעילות האנרגיה. אם אתה מחפש לשפר את יציבות המערכת שלך, בקש הצעת מחיר עוד היום! הצוות שלנו מוכן לספק פתרונות מותאמים העונים על הצרכים הייחודיים שלך.

שלח שאילתה

תיאור מוצר

גנרטור ה- VAR הסטטי מסוג 500 וולט (SVG) מספק פיצוי כוח תגובתי דינאמי עבור 500 וולט מערכות תלת פאזיות. הוא מנצל ליבת בקרה דיגיטלית של DSP+CPLD, טופולוגיה תלת-מפלסית ואלגוריתמים מתקדמים לפיצוי מדויק ומגיב, ומגיבה לטעון שינויים מתחת ל 10ms. מארז הארון מבטיח פעולה אמינה בסביבות תעשייתיות תובעניות ומציעה גישה נוחה לתחזוקה. עם קיבולת מדורגת של 90kVar במהירות 500 וולט, היא מתייחסת ביעילות לדרישות הכוח המגיבות של יישומים תעשייתיים במתח בינוני.

תיאור המודל:

ג'י	SVG	0.5	90K	/	4L	C
קוד ארגוני	גנרטור VAR סטטי	רמת מתח 0.5: 500V ± 20%	קיבולת מדורגת (KVAR) 90 רבע		3L: תלת-פאזי שלוש חוטים 4L: ארבע חוטים תלת פאזיים	ג: קאבינט

תכונות:

● השתמש ב- DSP+CPLD כל ליבת הבקרה הדיגיטלית, טכנולוגיית טופולוגיה בתלת רמה, אלגוריתם זיהוי כוח תגובתי מתקדם ואסטרטגיית בקרת PWM כדי להשיג פיצוי דינאמי ומדויק של כוח תגובתי.
● אימץ עיצוב מודולרי, המאפשר חיבור מקביל של מספר מודולים, לוקח מקום קטן וקל לתחזוקה.
● התכנון המבני של תעלות אוויר עצמאיות ומחסנים עצמאיים מבטיח את הפעולה היציבה של הציוד.
● בצע פיצוי דינאמי לטווח מלא עבור כוח תגובתי אינדוקטיבי וכוח תגובתי קיבולי, ופתר את בעיית חוסר האיזון התלת פאזי בו זמנית.
● מהירות התגובה הדינמית לעומס היא ברמת אלפיות השנייה, שיכולה להשיג פיצוי דינאמי ומדויק עבור הכוח המגיב של עומסי ההשפעה.

יישומים:

מחוללי VAR סטטיים מסוג 500 וולט מתאימים היטב ליישומים הדורשים בקרת חשמל תגובית חזקה ברמת המתח הבינוני של 500 וולט:

● תיקון גורם כוח מתח בינוני:שיפור גורם ההספק במערכות הפצה של 500 וולט, הפחתת עלויות האנרגיה ושיפור יעילות המערכת.
● בקרת מנוע וביצועים של 500 וולט:שיפור הביצועים והיעילות של מנועי 500 וולט על ידי מתן פיצוי כוח תגובתי דינאמי ומדויק.
● שילוב אנרגיה מתחדשת ב 500 וולט:תמיכה בשילוב יציב של מקורות אנרגיה מתחדשים, כמו כוח סולארי ורוח, לרשתות 500 וולט.
● אופטימיזציה של תהליכים תעשייתיים של 500 וולט:שיפור היציבות והיעילות של תהליכים תעשייתיים של 500 וולט על ידי ניהול תנודות כוח תגוביות.
● ייצוב מתח ברשתות 500 וולט:שמירה על יציבות מתח ברשתות חלוקה של 500 וולט, במיוחד בנוכחות עומסים משתנים.

מחוללי VAR סטטיים מסוג ארון 500 וולט מציעים פיתרון אמין ויעיל לניהול איכות כוח ומיטב ביצועי הביצועים ביישומי אנרגיה תעשייתית ומתחדשת במתח בינוני.

500V Cabinet-type Static Var Generator

פרמטרים טכניים:

	סדרת 220 וולט	סדרת 380V		סדרת 500 וולט		סדרת 690V
גוֹבַה	<2000 מ ', מעל 2000 מ', נטול לפי GB/T3859.2
טמפרטורת הסביבה	-20 ～+50 ℃
לחות יחסית	≤90%, אין עיבוי על פני השטח כאשר הטמפרטורה המינימלית החודשית היא 25 ℃
רמת זיהום	רמה III להלן
מתח הפעלה	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
תדירות עבודה	50 הרץ ± 5%
יכולת פיצוי מדורגת	5kvar	15/35/50/75/100kvar		90kvar		120kvar
מבנה רשת	L/n	3P3W/3P4W
מספר היחידות המחוברות במקביל	מוחלט
יעילות מכונה כוללת	≥97%
תדר מקביל	32kHz	16kHz		12.8kHz		12.8kHz
בחירת פונקציה	כוח תגובתי	תגובתי PO Wer 、 תגובתי פו+חוסר איזון
שיעור פיצוי כוח תגובתי	≥99%	> 95%
זמן תגובה מלא	<10ms
רַעַשׁ	≤60dB	≤60dB		≤65dB		≤65dB
שיטת בקרה	ממשק RS485 דו כיווני (תומך ב- GPRS/WIFI)
הֲגָנָה	עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתח, הפסקת חשמל, טמפרטורה יתר, הגנה על חריגות בתדר וכו '.		עומס יתר, תוכנה/חומרה זרם יתר, מתח יתר של רשת ורשת מתנחף, חוסר איזון מתח רשת, כשל חשמל, טמפרטורה יתר, חריגות בתדר, הגנה על מעגלי הצילום וכו '.
שיטת התקנה	מתלה/רכוב על קיר				דְפוּפָה
קו נכנס	גיבוי אחורי 8 סוג מתלה Å				קו נכנס אחורי
רמת הגנה	IP20

מודל ומפרט:

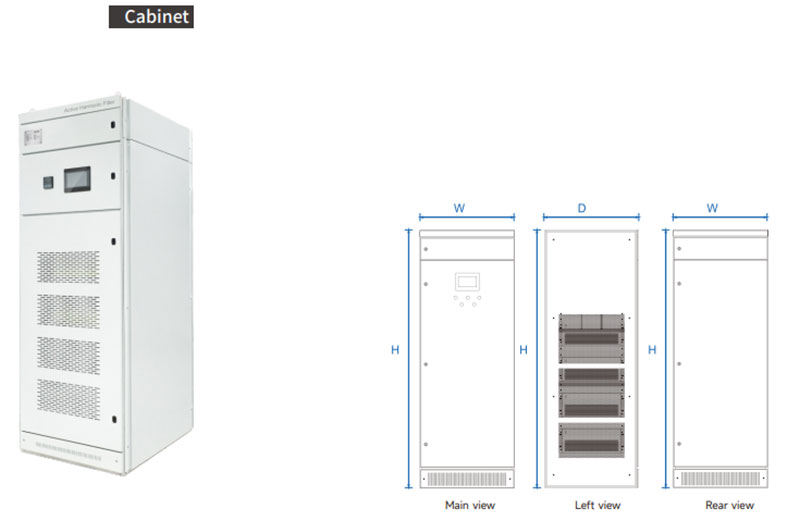

500V Cabinet-type Static Var Generator

דגם מכשיר ארון
מספר הדגם	יכולת פיצוי (KVAR)	מתח מערכת (v)	מידות (dwh)	שיטת קירור
GY SVG-0.4-200K/4L-C	200	380 ± 20%	80010002200 מ"מ	קירור אוויר מאולץ
Gy SVG-0.4-250K/4L-C	250	380 ± 20%	80010002200 מ"מ
GY SVG-0.4-300K/4L-C	300	380 ± 20%	80010002200 מ"מ
GY SVG-0.4-400K/4L-C	400	380 ± 20%	80010002200 מ"מ
Gy SVG-0.5-270K/4L-C	270	500 ± 20%	80010002200 מ"מ
GY SVG-0.69-360K/4L-C	360	690 ± 20%	80010002200 מ"מ
